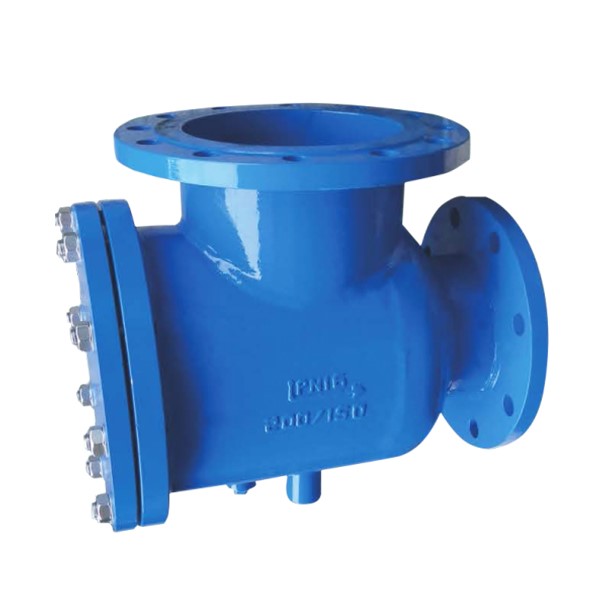

BNSV 擴散過濾器
概述
擴散過濾器是一種新型的過濾器，安裝在水泵的入口，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。吸入口擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉?，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。
● 面積大的沖孔過濾網，故內部壓降小。
● 閥門內部采用特殊導向板，使流體平衡，產生穩流，從而保護泵葉（防止產生氣鎖現象），使泵的效率達到最大。
● 閥體上可安裝壓力表，不用另裝。
● 根據需要可配置雙過濾器，可交替使用。
● 根據現場要求，可用支架來方便調節擴散過濾器的高度。
● 根據需求內部可安裝磁鐵來過濾鐵粉及焊渣，繼而保護閥門及管道，通過堵上的永久磁鐵吸附管道內及進入泵的鐵素體鐵成份，進而保護泵及管道上的各種機器，并且可方便清洗。
● 閥體上設有排污口，不需另外安裝排污管道。
● 比傳統的安裝方式節省很多空間和管道材料。
● 閥體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。
● 過濾器清洗方便。
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 濾芯 | 304、 316L | 5 | 売體 | 20#、 304、 316L |
2 | 密封圈 | 金屬纏繞墊 | 6 | 排污口 | A105、 304 |
3 | 閥體 | 20#、304、316L | 7 | 調節螺栓 | A105、 304 |
4 | 外六角螺栓 | 4.8級 |
PRODUCT CENTER
產品中心
BNSV 擴散過濾器
概述
擴散過濾器是一種新型的過濾器，安裝在水泵的入口，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。吸入口擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉?，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。
DN(mm) | D | D1 | L1 | L2 | f | B | L |
50 | 165 | 125 | 114 | 114 | 3 | 19 | 253 |
65 | 185 | 145 | 127 | 127 | 3 | 19 | 270 |
100 | 220 | 180 | 165 | 165 | 3 | 19 | 328 |
125 | 250 | 210 | 191 | 191 | 3 | 19 | 394 |
150 | 285 | 240 | 203 | 203 | 3 | 19 | 423 |
200 | 340 | 295 | 229 | 229 | 3 | 20 | 523 |
250 | 405 | 355 | 279 | 279 | 3 | 22 | 678 |
300 | 460 | 410 | 305 | 305 | 4 | 24.5 | 678 |
350 | 520 | 470 | 328 | 328 | 4 | 26.5 | 678 |
400 | 580 | 525 | 364 | 364 | 4 | 28 | 745 |
450 | 640 | 585 | 400 | 400 | 4 | 30 | 820 |
500 | 715 | 650 | 470 | 470 | 4 | 31.5 | 920 |
更大口徑及壓力請咨詢公司。
