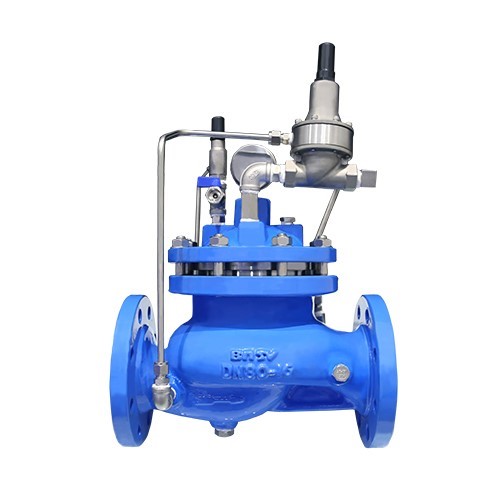

1、水力自動控制:在使用期內,任何時候都能正常快速感應突然斷電、停泵或開關閥門而引起的系統壓力變化,無條件超壓泄壓,具備感應高壓開啟泄水,防止水錘瞬間升高的功能,并且能緩慢關閉主閥,防止自身關閥水錘,而無需人為操作控制閥門的關閉。
2、操縱平穩,無振動:主閥采用差動隔膜式結構設計,使得主閥在全流量范圍內都具有近似線性調節特點,尤其是發生輕微水擊而所需泄流量很小就能滿足防護要求時,閥瓣只需開啟一小點即可,從而避免膜片出現“頻跳”,使主閥運行平穩而不會產生關閥水錘;同時,當主閥完全開啟時的MAX流通面積不應小于該尺寸閥門正常所需的閥口面積,不應縮減閥口過流面積。
3、關閥力大:即使在工作壓力很低的情況下,主閥的結構設計也可能提供可靠的工作動力,在壓力恢復正常時能確保自動關閉。主閥結構采用差動隔膜式,保證在任何工作壓力下都能拿給與可靠的關閉推動力。
4、緩慢關閉:水擊泄放閥具備緩閉結構;防止其自身關閥水錘。
5、抗氣蝕性能:因水擊泄放閥通常直接排向大氣,每當開啟時容易出現高速水流和氣蝕。我公司閥門的設計可保護閥座免受氣蝕侵害,并避免高速排泄液流的沖擊。
序號 | 名稱 | 材質 |
1 | 閥體、閥蓋 | 球墨鑄鐵、鑄鋼、不銹鋼 |
2 | 閥座 | 不銹鋼 |
3 | 活塞、V型開口 | 不銹鋼 |
4 | 高壓水力導閥 | 不銹鋼 |
5 | 活塞環 | 丁晴橡膠 |
6 | 閥座密封 | 丁晴橡膠 |
7 | 導閥環 | 丁晴橡膠 |
8 | 閥座墊環 | 丁晴橡膠 |
9 | 螺栓墊圈 | 合成鋼 |
10 | 墊片 | 合成物 |
11 | 附屬管道材質 | 紫銅、復合高壓管 |
通徑 | A | B | C | D | D | E | G | H |
DN50 | 143 | 150 | 250 | 120 | 203 | 190 | 80 | 260 |
DN65 | 145 | 150 | 260 | 130 | 216 | 210 | 95 | 270 |
DN80 | 155 | 165 | 290 | 150 | 241 | 230 | 100 | 300 |
DN100 | 175 | 195 | 310 | 170 | 292 | 290 | 130 | 340 |
DN125 | 200 | 220 | 370 | 200 | 356 | 350 | 160 | 380 |
DN150 | 225 | 240 | 420 | 240 | 406 | 370 | 170 | 450 |
DN200 | 275 | 280 | 460 | 290 | 495 | 440 | 185 | 480 |
DN250 | 325 | 340 | 500 | 350 | 622 | 530 | 210 | 520 |
DN300 | 375 | 390 | 550 | 410 | 698 | 570 | 250 | 600 |
DN350 | 425 | 440 | 630 | 450 | 787 | 620 | 275 | 670 |
DN400 | 475 | 500 | 700 | 530 | 914 | 710 | 305 | 720 |
DN450 | 500 | 530 | 800 | 570 | 978 | 750 | 320 | 830 |
DN500 | 600 | 600 | 850 | 610 | 978 | 800 | 360 | 880 |
