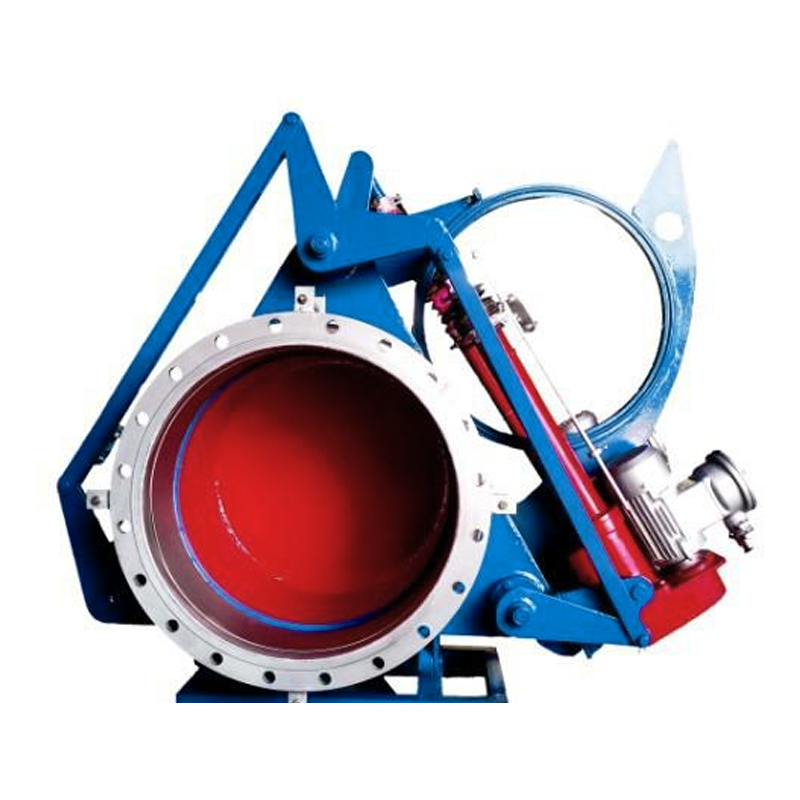

BNSV F943X 電動盲板閥
概述

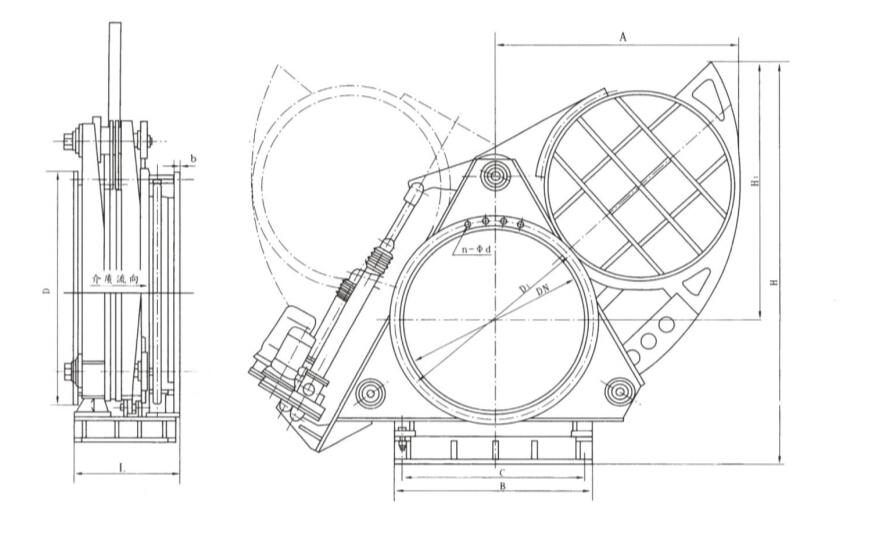

1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位(指標燈顯示)，驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位(指示燈顯示)，夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位(指示燈顯示)完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位(指標燈顯示)，驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，(指示燈顯示)完成閥門由關閉到開啟的全過程。
型號：F943X
連接形式：法蘭
主體材料：碳鋼,不銹鋼
公稱通徑：100-3500
適用介質：煤氣、易燃有害氣體
密封形式：軟密封
外形：中型
流動方向：單向
驅動方式：電動
