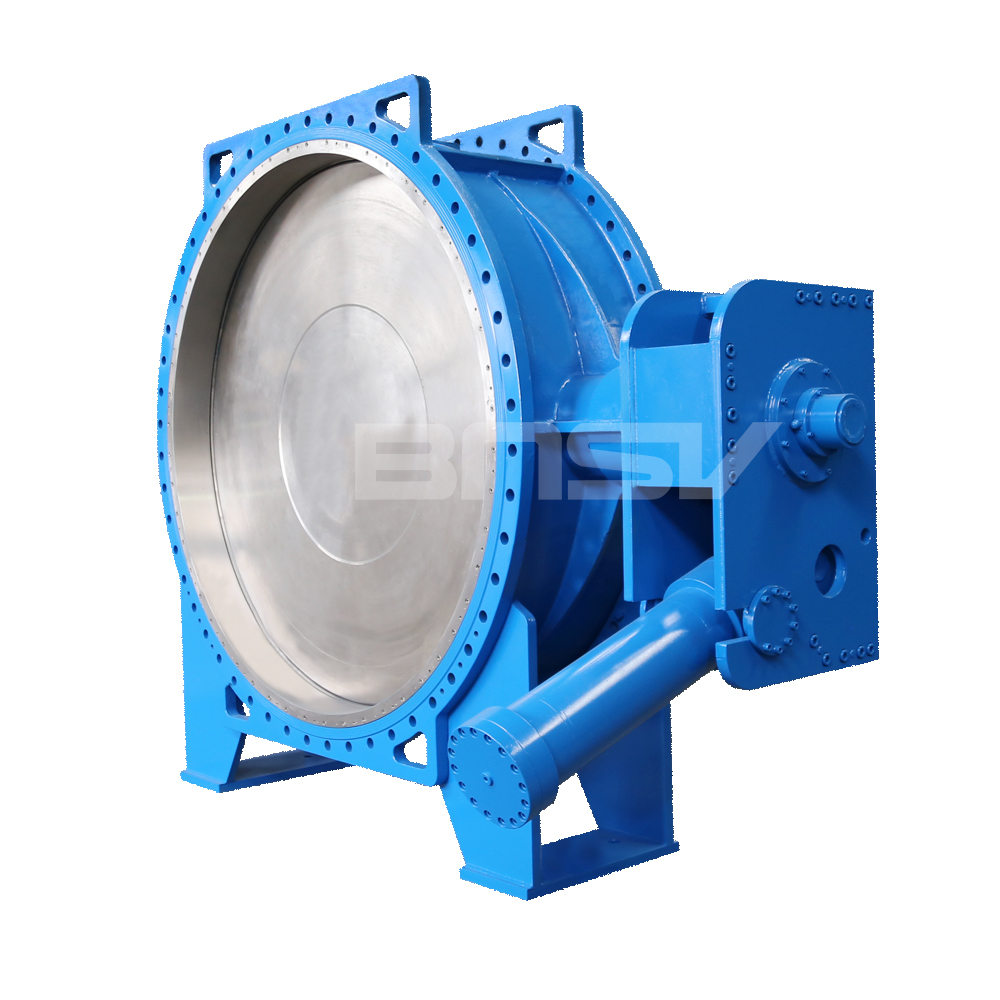

BNSV 蓄能罐式液控緩閉止回蝶閥
概述
蓄能罐式液控緩閉止回蝶閥是目前國內外較先進的管路控制設備，主要安裝于水利、電力、給排水等各類泵站的水泵出口，替代止回閥和閘閥的功能。工作時，閥門與管道主機配合，按照水力過渡過程+原理，通過預設的啟閉程序，有效消除管路水錘，實現管路的可靠截止，起到保護管路系統安全的作用。
本公司生產的蓄能罐式液控緩閉止回蝶閥流阻系數小、自動化程度高、功能齊全、性能穩定可靠，并可根據用戶的特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需要。
該產品主要有如下特點：
1、可取代水泵出口處原電動閘閥和止回閥的功能，并把機、電、液系統集成為一個整體，減少占地面積及基建投資。
2、電液控制功能齊全，無需另外配置即可以作為一個獨立的系統單機就地調試、控制；滿足特殊工況下的閥門調試、控制要求。
3、可控性好，調節范圍大、適應性強。電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠自動按預先設定的時間、角度開+啟和分快關、慢關兩階段。并能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網系統的壓力波動，保障設備的安全可靠運行。
1.主閥密封面為二偏心金屬密封結構，密封面摩擦較小。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板密封面才會接觸并壓緊閥座密封，延長閥門壽命。啟閉輕松、密封可靠；閥門具有良好的自關閉、自密封性能。
2.蝶板設計成雙平板桁架式結構，排擠小，水流平順，閥門流阻系數小、節能效果明顯。
3.密封圈材料為不銹鋼，與蝶板形成硬接觸，其密封性能好；開啟靈活，啟閉力矩小，適合于水、氣等管道上作為調節和截流密封使用。 密封圈可通過壓圈上的調節螺釘進行密封補償，實現對其密封比壓的任意調整。從而使蝶閥的密封性能改善，蝶閥的使用壽命也大大提高；當確需更換密封圈時，無需將閥門從管道上折除，可在管道內直接更換，維修、更換極其方便。
4.閥板與閥軸的連接采用圓柱銷結構，圓柱銷不穿過閥軸的中心，不會削弱軸的強度，且與閥軸的貼合面大大增加，使閥板與閥軸緊密結合在一起無間隙，在開啟和關閉閥門時不會產生沖擊載荷，使閥門運行平穩，密封可靠。
5、閥桿設計為上、下兩半軸，增加了流通面積，減少了流阻。
序號 | 部件名稱 | 材質 |
1 | 閥 體 | 球墨鑄鐵、鎳鉻鑄鐵、不銹鋼 |
2 | 蝶 板 | 球墨鑄鐵、不銹鋼 |
3 | 閥板密封圈 | 堆焊不銹鋼 |
4 | 閥體密封圈 | 不銹鋼 |
5 | 軸 套 | CuAL9Mn2 |
6 | 軸密封填料 | EPDM |
7 | 閥 軸 | 2Cr13、1Cr13、2205、17-4Ph |
8 | 內部緊固件 | A2-70 |
